2U Data Center Interconnection Network Transport Platform CFP2 QSFP28 Antarmuka

Deskripsi Produk

2U Data Center Interconnect Transport Platform Dukungan 400G CFP2 Koheren dan QSFP28 port

T500 data center interconnection and metro core network equipment adalah peralatan transmisi optik generasi baru yang terdepan di industri, modular, sepenuhnya terputus dan berkapasitas tinggi.Ini memberikan kemampuan jaringan yang fleksibel, berbagai antarmuka klien, pemasok daya yang dapat dipilih dan sasis tunggal untuk modul layanan optik dan listrik yang membuatnya cocok untuk interkoneksi besar,pusat data menengah atau kecil, metro dan jaringan operator area luas serta perusahaan dan pusat komputasi interkoneksi atau cadangan.Peralatan ini dapat membentuk titik-ke-titik gelombang distribusi transmisi dan jaringan relay, jaringan relay optik aktif dan pasif multipoint, jaringan FOADM atau ROADM pembagian panjang gelombang cincin, atau jaringan FOADM atau ROADM pembagian panjang gelombang penuh.Peralatan ini menyediakan antarmuka layanan klien yang kaya (400GE, 100GE, OTU4, 10GE, OTU2, SDH, 10G Wan dan lain-lain) dan kemampuan perlindungan OMS/OTS/OCH. Kapasitas transmisi maksimum sasis tunggal adalah 3.2Tb/s.

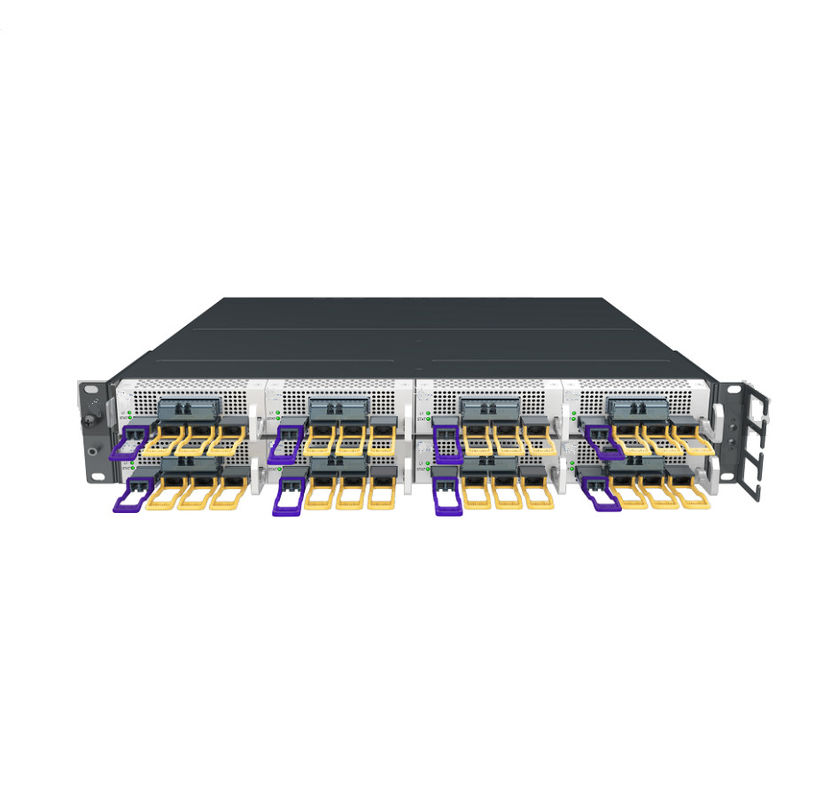

T500 Chassis pengenalan

Tinggi 2RU; pemasangan rak 19 dan 21 inci dengan kedalaman sama atau lebih dari 600mm
3 jenis catu daya: 110V/220V AC, 240V HDC dan -48V DC
800 watt dan 1300 watt pilihan daya keluar
Sumber daya panas pluggable dan perlindungan 1 + 1
Densitas tinggi dengan kartu layanan 8 1/4 slot atau 4 1/2 slot ukuran kartu layanan
Sasis tunggal untuk layanan optik dan OTN
3.2T kapasitas dalam sasis tunggal
Redundansi pengontrol, antarmuka manajemen ganda dengan OSPF, L3 terisolasi

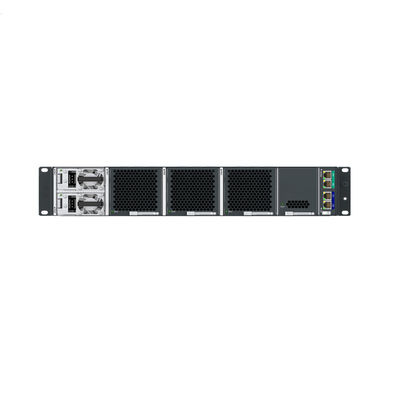

Metode pelepasan panas bagian depan dan belakang dengan pendingin angin 3 kipas, perlindungan 2+1 kipas
Buka antarmuka manajemen standar, Netconf, YANG/Openconfig
Pengelolaan peralatan yang ditingkatkan, pemantauan keadaan berjalan, laporan alarm, real time/15min/24jam pemantauan dan catatan kinerja optik dan layanan, logging, manajemen pengguna dan telemetri
Suhu operasi lingkungan: jangka pendek -5°C+45°C/23°F113°F, jangka panjang 0°C+40°C/32°F104°F
Suhu penyimpanan: -40°C+85°C/ -40°F
Kelembaban relatif: jangka pendek 5%~90%, jangka panjang 5%~85%

T500 Pengantar kereta luncur optik

Sled optik mencakup berbagai spesifikasi amplifier titik akhir optik modular, amplifier jalur optik, kartu WSS, kartu TFF, kartu sinkronisasi waktu Timur / Barat PTM, kartu perlindungan optik,OTDR, OCM, dll. Hal ini dapat membentuk titik-ke-titik pembagian panjang gelombang, multipoint relay, cincin panjang gelombang pembagian jaringan dan penuh mesh panjang gelombang pembagian jaringan optik topologi untuk kebutuhan yang berbeda.Ini mendukung mode perlindungan OCH, OMS dan OTS, dan dapat memenuhi persyaratan jaringan yang berbeda

Sled Penguat Optik Terminal

Ukuran papan 1/2 slot; BA terintegrasi, PA, OSC dan VOA bidirectional
Untuk keuntungan EDFA, BA mendukung 8-18dB dan 15 ~ 25dB, PA mendukung 15 ~ 25dB dan 22 ~ 35dB, dan daya jenuh mendukung 21dBm dan 23dBm
Dukungan antarmuka khusus koneksi OTDR dan OCM eksternal
Opsional built-in OCM module; Opsional built-in OTDR module

Sled Penguat Lini Optik

Ukuran papan 1/2 slot; LA ganda terintegrasi, OSC dan VOA bidirectional
Untuk keuntungan EDFA, LA mendukung 15 ~ 25dB dan 22 ~ 35dB dan daya jenuh mendukung 21dBm dan 23dBm
Dukungan antarmuka monitor OTDR dan OCM eksternal
Opsional built-in OCM module; Opsional built-in OTDR module

9 derajat Twin Wavelength Selective Switch (WSS) Sled dengan built-in Optical Amplifier

Ukuran papan 1/2 slot; Integrasi WSS kembar (Wavelength Selective Switch), BA, PA, OSC dan pra-VOA
Untuk modul EDFA, BA gain adalah 15 ~ 25dB, PA support gain 15 ~ 25dB dan 22 ~ 35dB dan dukungan daya jenuh 21dBm dan 23dBm
Dukungan antarmuka monitor OTDR dan OCM eksternal
Opsional built-in OCM module; Opsional built-in OTDR module

Kartu TFF

Ukuran papan 1/4 slot; FOADM single board (TFF), dua arah ((timur dan barat)
4 gelombang menambah dan menurunkan
Dibangun dalam VOA ekspres untuk membuat kekuatan gelombang cahaya setara dengan antarmuka ekspres

Kartu perlindungan optik

Ukuran papan 1/4 slot; perlindungan 1 + 1
Kartu saluran tunggal dan dual channel
Mengubah ambang perbedaan daya dan ambang nilai mutlak daya
Mendukung pemindahan pengembalian dan tidak pengembalian
Dukungan menunggu waktu pemulihan
Dukungan daya mati, daya pada, colokan panas dan tidak ada kunci lampu
Batas histeresis pendukung

Kartu PTM

Ukuran papan 1/4 slot; Dua varian arah timur dan barat
Ini mendukung 1588 jam relay, passthrough melalui dan menambahkan / drop

Kartu OTDR

Ukuran papan 1/4 slot; Konfigurasi fleksibel dari 8 antarmuka eksternal
Panjang gelombang kerja 1501nm
Jarak deteksi lebih dari 80km dan akurasi deteksi kurang dari 20m

Kartu OCM

Ukuran papan 1/4 slot; Konfigurasi fleksibel dari 8 antarmuka eksternal
Interval saluran 50Hz, 100Hz yang dapat dikonfigurasi

T500 Transponder dan MuxPonder perkenalan kereta luncur

Transponder dan MuxPonder kereta luncur termasuk multi model, tinggi kepadatan dan kapasitas tinggi kartu layanan,yang mendukung berbagai jenis layanan klien dan dapat memenuhi persyaratan untuk aplikasi yang berbeda. Ini mendukung antarmuka uplink 400G/200G dan memiliki fungsi yang kaya dari manajemen pemeliharaan, pemantauan kinerja, laporan alarm dan telemetri,yang nyaman untuk peralatan sehari-hari dan pemeliharaan dan manajemen.

Transponder 400G/200G

Ukuran 1/4 papan
Antarmuka klien
Dukungan 4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO
1x400GE mendukung QSFP-DD
Mendukung sisipan kesalahan lokal dan melewati, kesalahan jarak jauh melewati dan sinyal pemeliharaan lainnya
Mendukung LLDP; Mendukung Ethernet RMON dan telemetri kinerja Ethernet, daya transceiver modul optik, arus bias, dll.
Mendukung pengukuran keterlambatan, uji loopback, dll; Mendukung shutdown laser otomatis
Antarmuka baris
1xCFP2 DCO, enkoding 16QAM, mendukung tarif 400G dan 200G
Frekuensi 191.3 ~ 196.1thz, mendukung interval 75G/100G
Mendukung pemantauan kinerja dan telemetri daya transceiver, pra-FEC, arus bias laser dan suhu operasi laser
Dukungan pengukuran keterlambatan, uji loopback, dll; Pergantian perlindungan kurang dari 50ms

200G MuxPonder

Ukuran papan 1/2 slot
Antarmuka klien
Mendukung dua varian: 20xSFPP dan 1xQSFP28+10xSFPP
Mendukung 100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE WAN dan lain sebagainya
Mendukung sisipan kesalahan lokal dan melewati, kesalahan jarak jauh melewati dan sinyal pemeliharaan lainnya
Mendukung LLDP; Mendukung Ethernet RMON dan telemetri kinerja Ethernet, daya transceiver modul optik, arus bias, dll.
Mendukung pengukuran keterlambatan, uji loopback, dll; Mendukung shutdown laser otomatis
Antarmuka baris
Koding 1xCFP2 DCO, 16QAM dan QPSK, mendukung tingkat 200G
Frekuensi 191.3 ~ 196.1thz, mendukung interval 75G dan 100G
Mendukung pemantauan kinerja dan telemetri daya transceiver, pra FEC, arus bias laser dan suhu operasi laser
Dukungan pengukuran keterlambatan, uji loopback, dll; Pergantian perlindungan kurang dari 50ms
