400G QSFP DD Modul MSA Duplex LC Untuk FR4 2km SMF 400G Ethernet Transmission
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | coloroptic |
| Sertifikasi: | UL, TUV, CE, RoHS, REACH, CMRT |
| Nomor model: | C-QD4H13FC |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 2 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Piring dengan Karton |
| Waktu pengiriman: | 7~15 hari |
| Syarat-syarat pembayaran: | TT, LC, Serikat Barat |
| Menyediakan kemampuan: | 1000 Potongan/Bulan |
|
Informasi Detail |
|||
| Tarif Data: | 400g | Panjang gelombang: | 4 jalur CWDM MUX/DEMUX |
|---|---|---|---|
| Jarak: | 2KM | Penyambung: | Dupleks LC |
| Faktor bentuk: | QSFP-DD | Suhu: | 0~70°C |
| Ddm: | Ya, aku tahu. | Jaminan: | 3 tahun |
| Label: | Dapat Disesuaikan | Protokol:: | 100G Lambda MSA 400G-FR4 |
| Aplikasi: | Interkoneksi Pusat Data | Jenis media: | Modus tunggal |
| Menyoroti: | QSFP DD Modul MSA,QSFP DD Modul Duplex LC,400G QSFPDD |
||
Deskripsi Produk

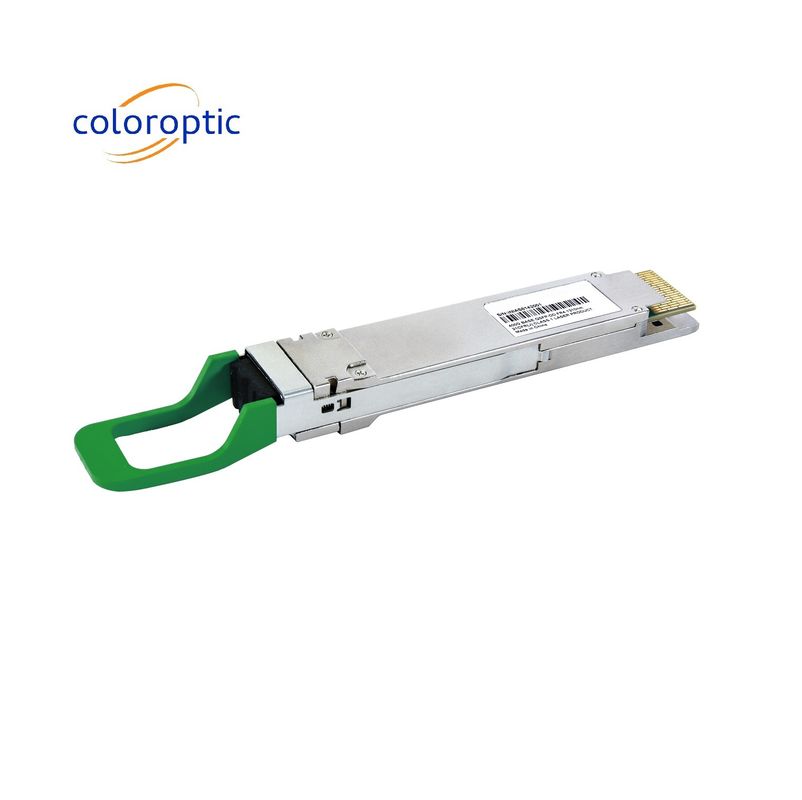

400G QSFP-DD MSA Modul untuk FR4 2km SMF 400G Ethernet Transmission
Produk ini adalah modul optik 400Gb/s Quad Small Form Factor Pluggable-double density (QSFP-DD) yang dirancang untuk aplikasi komunikasi optik 2km.Modul ini mengkonversi 8 saluran data input listrik 50Gb/s (PAM4) menjadi 4 saluran sinyal optik CWDM, dan multipleks mereka ke dalam saluran tunggal untuk transmisi optik 400Gb / s. Sebaliknya, di sisi penerima,modul secara optik mendemultipleksasi input optik 400Gb/s ke dalam 4 saluran sinyal optik CWDM, dan mengubahnya menjadi 8 saluran data output listrik 50Gb/s (PAM4).
Panjang gelombang pusat dari 4 saluran CWDM adalah 1271, 1291, 1311 dan 1331 nm sebagai anggota grid panjang gelombang CWDM yang didefinisikan dalam ITU-T G.694.2Ini berisi konektor LC duplex untuk antarmuka optik dan konektor 76-pin untuk antarmuka listrik.Serat mode tunggal (SMF) harus diterapkan di modul ini.. Host FEC diperlukan untuk mendukung hingga 2km transmisi serat.
Produk ini dirancang dengan faktor bentuk, koneksi optik/listrik dan antarmuka diagnostik digital sesuai dengan QSFP-DD Multi-Source Agreement (MSA) Type 2.Ini telah dirancang untuk memenuhi kondisi operasi eksternal yang paling keras termasuk suhu, kelembaban dan gangguan EMI
Fitur Utama
- QSFP-DD sesuai dengan MSA
- Desain MUX/DEMUX 4 jalur CWDM
- 100G Lambda sesuai dengan spesifikasi MSA 400G-FR4
- Hingga 2km transmisi pada serat mode tunggal (SMF) dengan FEC
- Suhu ruang operasi: 0 sampai 70°C
- 8x53.125Gb/s antarmuka listrik ((400GAUI-8)
- Data Rate 106.25Gbps (PAM4) perchannel.
- Konsumsi daya maksimum 12W

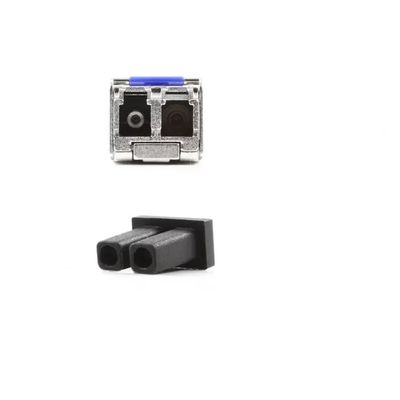

- Konektor LC dupleks
Aplikasi
- Interkoneksi Pusat Data
- 400G Ethernet
- Interkoneksi Infiniband
- Jaringan perusahaan
Rincian produk
| Parameter | Simbol | Min | Tipikal | Maksimal | Satuan | Tidak. |
| Suhu ruang operasi | TOP | 0 | 70 | DegC | ||
| Jarak Link | D | 0.002 | 2 | km | ||
| Konsumsi Daya | 12 | W | ||||
| Panjang Gelombang Pusat | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Rata-rata daya peluncuran, setiap jalur | PAVG | - Tiga.3 | 3.5 | dBm | ||
| OMA, setiap jalur | POMA | - 0.3 | 3.7 | dBm | ||
| Rata-rata daya penerimaan, setiap jalur | - Tujuh.3 | 3.5 | dBm | |||
| Menerima daya, setiap jalur | 3.7 | |||||
| Sensitivitas penerima (OMA) | SEN | Max ((-4.6,SECQ-6.0) | dBm |
