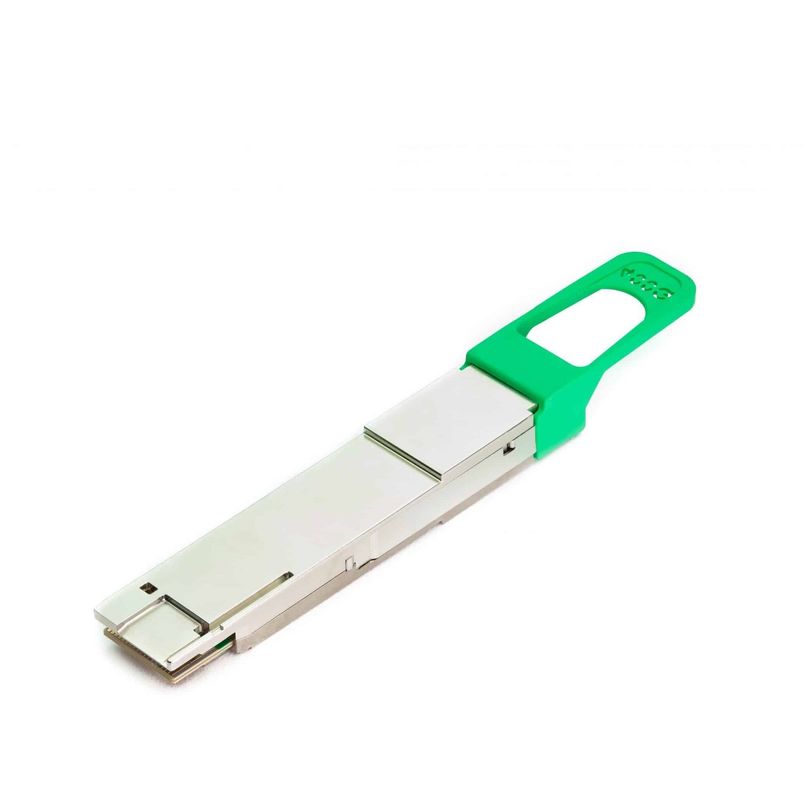

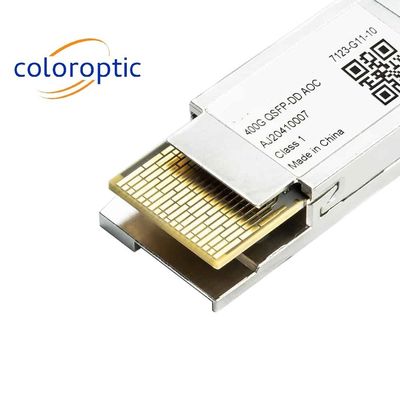

400G QSFP112 FR4 DENGAN CDR DUAL Untuk Aplikasi Ethernet 400Gbps Melalui MPO-12
Detail produk:
| Place of Origin: | China |
| Nama merek: | Color Optic |
| Sertifikasi: | ROHS, CE, FCC |
| Nomor model: | CO-QDD13F4C |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 2 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kotak |
| Waktu pengiriman: | 5-8 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 1000 Potongan/Bulan |
|
Informasi Detail |
|||
| Tarif Data: | 400g | Faktor bentuk: | QSFP-DD |
|---|---|---|---|
| Nama produk: | 400G QSFP112 FR4 | Modulasi: | PAM4 |
| Jenis Pemancar: | VCSEL | Panjang gelombang: | 1310nm |
| Aplikasi: | Jaringan Ethernet | Jenis konektor: | MPO-12 |
| Menyoroti: | Aplikasi Ethernet 400G QSFP112 FR4,400G QSFP112 FR4 DENGAN CDR DUAL |
||
Deskripsi Produk
Deskripsi produk:
CO-QDD13F4C adalah transceiver faktor bentuk QSFP-DD untuk aplikasi Ethernet 400Gbps.untuk jarak optik hingga 2km melalui kabel serat pita SingleMode (SM).
Antarmuka listrik terdiri dari delapan sinyal 53.125G (400GAUI-8) yang dikonversi menjadi delapan saluran / jalur yang dimodulasi PAM4 untuk mengangkut sinyal Ethernet.Transceiver juga dapat diatur dalam mode 4x100GAUI-2 untuk memungkinkan konfigurasi break-out 400G hingga 4x 100GFungsi diagnostik digital tersedia melalui antarmuka I2C, seperti yang ditentukan oleh QSFP-DD MSA. Antarmuka optik ke transceiver adalah konektor MPO12.
Forward Error Correction (FEC) harus diimplementasikan oleh host untuk memastikan operasi sistem yang dapat diandalkan.Parameter optik akan memberikan rasio kesalahan bit (BER) 2.4 x 10-4.
Transceiver disediakan dalam dua versi, sesuai dengan Common Management Interface Specification CMIS4.0.
Spesifikasi
- QSFP-DD dengan konektor MPO-12 APC
- 4x jalur CWDM modulasi PAM4; 1271nm, 1291nm, 1311nm dan 1331nm
- Sesuai dengan 400GBase-FR4 MSA
- Sesuai dengan antarmuka manajemen CMIS4.0
- Jarak hingga 2km, anggaran daya 4dB
- Konsumsi daya kurang dari 10W
- Kondisi operasi suhu C (0°C sampai +70°C)
Parameter teknis:
| FAKTOR Bentuk | QSFP112 |
|---|---|
| CONNECTOR / POLISH | PC LC-Duplex |
| Antarmuka | Mode tunggal |
| TYPE | FR4 |
| Jarak | 2 km |
| Rentang suhu | 0°C - 70°C |
| LANE COUNT | 4x (Tx/Rx) |
| Bandwidth | 425 Gbit/s |
| Bandwidth per jalur | 106.25 Gbit/s |
| Manajemen Diagnostik Digital (DDM) | Ya, kalibrasi internal |
|---|---|
| Konsumsi Listrik | 10 W |
| CDR | TX dan RX |
| SGMII | Tidak. |
| Inbuilt FEC | Ya. |
| Anggaran Tenaga (DB) | 4 dB |
| Transmit MIN/MAX per jalur | -3,2 dBm / 4,4 dBm |
| Penerima MIN/MAX PER LANE | -7,2 dBm / 4,4 dBm (terlalu banyak beban) |
| Panjang gelombang TX (TIPIK) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Gelombang RX (TIPIK) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Laser | EML |
| Jenis penerima | PIN |
| Modulasi | PAM4 |
| Hukuman Transmisi dan Penyebaran | 3.4 dB |
| RAPORSI PEMUHAN | 3.5 dB |
| Protokol yang Didukung | 400G Ethernet |
Aplikasi:
Kemasan dan Pengiriman:
SFP Optical Module dikemas dengan hati-hati dan dikirim untuk memastikan pengiriman aman ke pelanggan kami.
SFP Optical Module dikemas dalam kotak yang kuat, anti-statis untuk melindunginya dari kerusakan potensial selama transportasi.dan spesifikasi untuk mudah diidentifikasi.
Di dalam kotak, SFP Optical Module dilindungi lebih lanjut oleh lapisan bubble wrap atau foam padding untuk mencegah pergerakan atau dampak selama pengiriman.
Kami menawarkan berbagai pilihan pengiriman untuk memenuhi kebutuhan pelanggan kami dan memastikan pengiriman tepat waktu modul optik SFP.
SFP Optical Module dapat dikirim melalui udara, laut, atau darat tergantung pada tujuan dan urgensi pesanan.
Untuk pengiriman internasional, kami sangat berhati-hati untuk mematuhi semua peraturan bea cukai untuk menghindari penundaan atau masalah.
Setelah SFP Optical Module dikirim, kami memberikan pelanggan kami dengan nomor pelacakan sehingga mereka dapat memantau kemajuan pengiriman mereka.
Tujuan kami adalah untuk menyediakan pelanggan kami dengan pengalaman pengiriman yang bebas kerumitan dan aman untuk modul optik SFP mereka.
