Kabel Serat Optik Modus Tunggal 12 Inti Mikroduct
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Sumitomo |
| Sertifikasi: | ROHS, CE, |
| Nomor model: | GCYFY-12F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 2 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Drum Kabel |
| Waktu pengiriman: | 8 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union |
| Menyediakan kemampuan: | 5000km/minggu |
|
Informasi Detail |
|||
| Jenis kabel: | Bulat/Pita | Nom. No. Diameter Diameter: | 4.8mm |
|---|---|---|---|
| Jenis serat: | Tipe mode tunggal ITU-T G.652.D | Penandaan selubung kabel: | Pencetakan netral JFOPT atau disesuaikan |
| Bend Kabel: | 20 x Cable Dia. | Mengoperasikan Suhu: | -10°C – +70°C |
| Suhu penyimpanan: | -40 ℃ ~ + 85 ℃ | ||
| Menyoroti: | 12 inti Kabel serat optik,Kabel serat optik mode tunggal,Kabel serat optik mikroduktor |
||
Deskripsi Produk
1Jenderal.
1.1 Spesifikasi ini mencakup konstruksi dan sifat kabel serat optik.
1.2Hal ini dirancang untuk dipasang dengan cepat dengan meniup di mikro-saluran.
1.3 Serat optik yang digunakan dalam kabel juga sesuai dengan ITU-T Rec. G.652. D.
1.4 Kabel umumnya memenuhi Rekomendasi ITU-T terbaru atau lebih baik.
1.5 Serat mode tunggal harus beroperasi pada 1310nm dan 1550nm.
1.6 Kabel dapat berfungsi selama 25 tahun tanpa kerusakan yang signifikan.
2. Serat optik dalam kabel
2.1 Konstruksi
| Serat | Jenis | Tipe mode tunggal ITU-T G.652.D |
| Bahan | Ge doped cair silika | |
|
Diameter medan mode
|
1310 nm | 9.2±0,4 μm |
| 1550 nm | 100,4 ± 0,8 μm | |
| Kesalahan konsentrisitas inti | ≤ 0,6μm | |
| Diameter pelapis | 125 ± 1 μm | |
| Perlengkapan non-bentuk bulat | ≤ 1,0% | |
| Lapisan | Bahan | Akrilat UV curable |
| diameter | 250±15μm (berwarna) | |
| Tes tahan serat | 0.69 GPa (1,0%, 100kpsi) sesuai dengan uji tahan serat optik oleh IEC 60793-1-B1 | |
2.2 Karakteristik optik
| Atenuasi | 1310 nm | ≤ 0,36 dB/km | |
| 1550 nm | ≤ 0,22 dB/km | ||
| Panjang gelombang dispersi nol | 1300 ~ 1324 nm | ||
| Kemiringan dispersi nol | ≤ 0,092ps/nm2/km) | ||
| Panjang gelombang pemotongan kabel (λcc) | ≤ 1260nm | ||
|
Polarization Mode Dispersion (PMD) & PMDQ (M=20,Q=0,01%) |
≤0,2 ps/km1/2 | ||
|
Atenuasi Makrobend (10 putaran, Radius 30mm) |
1550 nm | ≤0,1 dB | |
| 1625 nm | ≤ 0,1dB | ||
3.Kabel optik

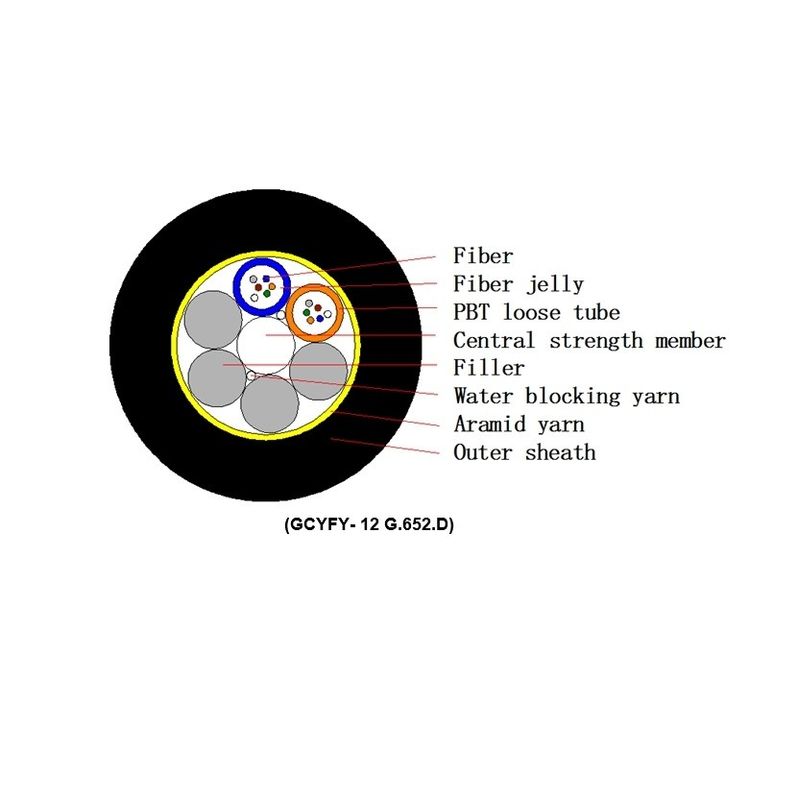

3.1 Konstruksi
| Jenis Kabel | GCYFY | |
| Serat | Konstruksi | Konsultasi 3.1 |
| Anggota kekuatan pusat | Bahan | FRP atau FRP dengan lapisan PE |
| Tabung | Bahan | PBT |
| Pengisian Bahan Senyawa | Jelly Serat | |
| Pengisi | Bahan | PE |
| Anggota Penghalang Air | Bahan | Garn yang menghalangi air |
|
PenambahanAnggota kekuatan (Jika diperlukan) |
Bahan | Benang aramida |
| Lembar luar | Bahan | Polyethylene kepadatan tinggi berwarna hitam (Dengan perlindungan radiasi UV) |
| Ketebalan | Nom. 0,4 mm | |
3.1.1 Buffer Tube Stranding, ukuran dan berat kabel
|
Serat menghitung |
Jumlah serat per tabung |
Jumlah tabung / pengisi |
Nom. Diameter (mm) |
Aberat pprox (kg/km) |
| 6 | 6 | 1/5 | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 | 4.8 | 20 |
| 48 | 8 | 6/0 | 5.1 | 20 |
| 60 | 12 | Percayalah kepada Allah, 5/15 | 5.7 | 30 |
| 72 | 12 | 6/0 | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | 8/0 | 6.5 | 40 |
| 144 | 12 | 12/0 | 8.1 | 55 |
3.2 Identifikasi
Kode warna untuk Serat dan Tabung
| Tidak, tidak. | 1 | 2 | 3 | 4 | 5 | 6 |
| Warna | Biru | Oranye | Hijau | Berwarna cokelat | Slate | Putih |
| Tidak, tidak. | 7 | 8 | 9 | 10 | 11 | 12 |
| Warna | Merah | Hitam | Kuning | Violet | Bunga mawar | Aqua |
4. Karakteristik Kabel Serat Optik
| Artikel | Kondisi pengujian | Spesifikasipada 1550nm |
|
Kekuatan tarik Kekuatan |
IEC 60794-1-2-E1 Beban: 0,5G ((G: bobot kabel 1km) Waktu: 10 menit |
Perubahan attenuasi ≤ 0,1 dB Tidak ada kerusakan pada serat dan selubung |
|
Ulangi Menekuk |
IEC 60794-1-2-E6 Radius lentur: 20 * kabel dia. Beban: 25N Nomor siklus: 25 |
Perubahan attenuasi ≤ 0,1 dB Tidak ada kerusakan pada serat dan selubung |
| Menekuk |
IEC 60794-1-2-E3 beban maksimum: 450 N/100 mm Waktu: 1 menit |
Perubahan attenuasi ≤ 0,1 dB Tidak ada kerusakan pada serat dan selubung |
| Pusing |
IEC 60794-1-2-E7 Panjang: 1 m Beban: 40N Sudut: ± 180° Nomor siklus: 5 |
Perubahan attenuasi ≤ 0,1 dB Tidak ada kerusakan pada serat dan selubung |
| Bend Kabel |
IEC 60794-1-2-E11 Radius Mandrel: 20′ Cable Dia. Berbalik: 10 Nomor siklus: 5 |
Perubahan Attenuasi £ 0,1 dB Tidak ada cacat pada serat dan sarung |
| Tes tetesan |
IEC-794-1-2-E14 Panjang sampel: 30 cm Suhu: 70°C Waktu: 24 jam |
Tidak ada pengisi senyawa tetesan |
|
Suhu Bersepeda |
IEC 60794-1-2-F1 Suhu: -10°C +70°C Nomor siklus: 2 Durasi: 12 jam/langkah |
Perubahan attenuasi ≤ 0,15 dB/km Tidak ada kerusakan pada serat dan selubung |
| Penetrasi Air |
IEC 60794-1-2-F5B Waktu: 24 jam Panjang sampel: 3M Ketinggian air: 1M |
Tidak ada kebocoran air |
5. Kabel selimut Penandaan
Penanda panjang dan identifikasi dicetak pada sarung setiap satu meter dengan warna putih.Isi dari penandaan sarung harus sebagai berikut::
- xxx: Nama produsen
- GCYFY: Jenis kabel
- ** F: Jumlah serat
- G.652D: Jenis serat
- 20**: Tahun pembuatan
- ****M: Penanda panjang
※ Penanda sarung dapat diubah dengan kebutuhan pelanggan.
6Pengemasan dan pengiriman
6.1 Kabel drum dan drum panjang.
Drum kabel adalah drum kayu. Diameter tong tidak boleh kurang dari 25 kali diameter luar kabel.
Panjang drum standar:4000m/drum (atau sesuai dengan kebutuhan pelanggan)
7.2 Arah rotasi skema warna ditunjukkan dengan membuat ujung kolok dan ujung anti arah jam dengan pita perekat merah dan hijau masing-masing
